Cadena de producción de la licuefacción del GASERO generador del nitrógeno del PSA con el certificado de la BV
| Material: | Acero al carbono/acero inoxidable | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99.9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | Sistema/planta de la generación del nitrógeno para el liine de la producción de la licuefacción del | ||
| High Light: | Generador de nitrógeno PSA con certificado BV,Generador de nitrógeno PSA para licuefacción de GNL,Línea de producción de nitrógeno PSA industrial |
||

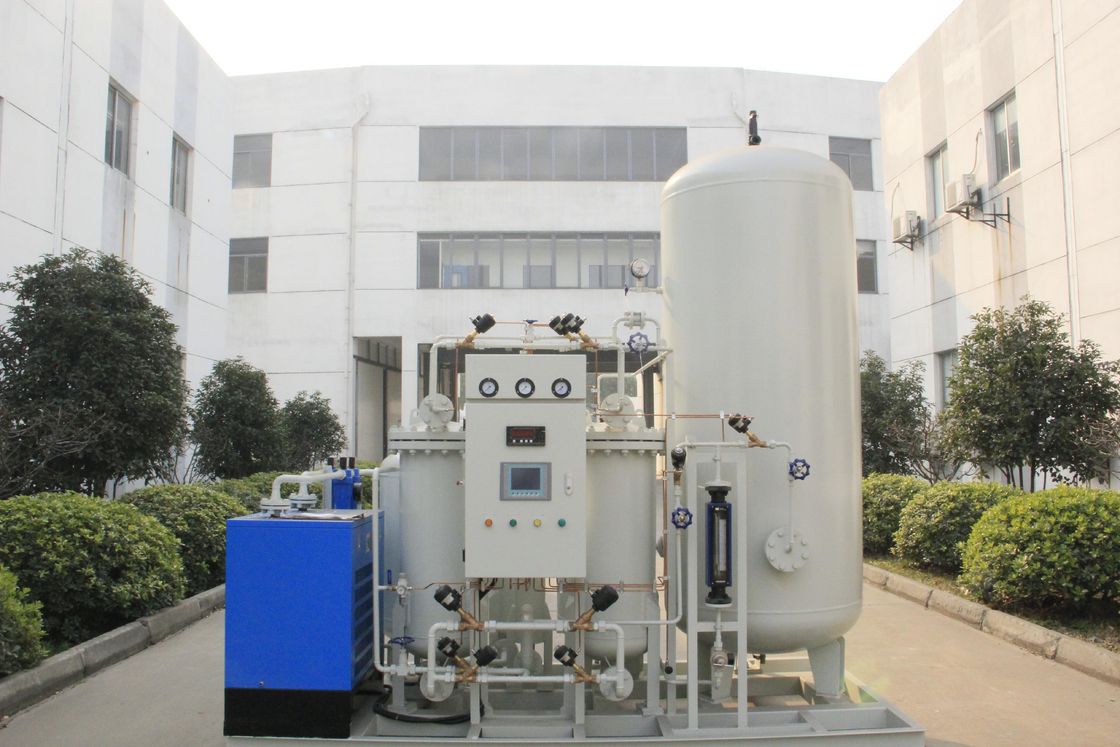

Generador de Nitrógeno PSA para Línea de Producción de Licuefacción de GNL con Certificado BV
Generador de nitrógeno PSA
1) Pureza de N2: 99-99.9995%
2) Flujo de N2: 3-3000Nm3/h
3) Presión de N2: 1-8 bar (ajustable)
4) Controlador PLC SIMENS
Generador de Nitrógeno de Buena Calidad
1) Operación asistida por computadora
2) Diseño técnico simple
3) Mantenimiento fácil
4) Bajo consumo de energía
¿Qué es PSA?
Es una tecnología utilizada para generar gas nitrógeno in situ.
El tamiz molecular de carbono (CMS) adsorbe moléculas de oxígeno y vapor de agua a alta presión, mientras permite el paso del nitrógeno, de modo que el nitrógeno se separa del aire.
Se pueden suministrar unidades montadas en patín según los requisitos del cliente.
Proceso Tecnológico
Los sistemas de generación de nitrógeno de nuestra empresa están diseñados y fabricados basándose en el principio
de Adsorción por Oscilación de Presión (PSA). El aire ambiente, después de ser comprimido y purificado para eliminar aceite, agua y polvo, entra en el dispositivo de adsorción por oscilación que contiene
tamiz molecular de carbono (CMS). El flujo de aire comprimido va a la torre de adsorción de abajo hacia arriba.
En el proceso, la molécula de oxígeno es adsorbida, mientras que el nitrógeno fluye desde la parte superior de la torre de adsorción y luego entra en el tanque de reserva para nitrógeno impuro. Después de un período de tiempo, el CMS en la torre de adsorción se satura con el oxígeno adsorbido. En este momento, se necesita regeneración. Se
realiza deteniendo el paso de adsorción y reduciendo la presión en la torre de adsorción. La adsorción y la regeneración se realizan alternativamente en las dos torres de adsorción para garantizar la salida consecutiva
de gas nitrógeno.
Componentes del sistema completo
El sistema completo de generación de nitrógeno consta principalmente del compresor de aire, el receptor
de aire comprimido, filtros, secador de refrigeración, el generador de nitrógeno PSA y el tanque receptor de nitrógeno.
Para el compresor de aire, marcas famosas como Atlas Copco, Ingersoll Rand pueden estar disponibles
de nuestra empresa para combinar con los generadores de nitrógeno PSA.
Para los filtros, los elementos de las marcas Hankison, Domnick están disponibles.
Para el secador de refrigeración, tenemos J.mec, la primera marca en China, también Hanzhou Union Filter, el fabricante profesional de secadores y filtros.
Especificaciones:
Capacidad/Flujo de Nitrógeno: 3-3000Nm³/h
Pureza de Nitrógeno: 95%-99.9995% (95%, 97%, 98%, 99%, 99.5%, 99.9%, 99.99%, 99.999%, 99.9995%)
|
No |
Modelo |
Capacidad(Nm3/h) |
Pureza |
Potencia(KW) |
Tamaño total(mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99.9% 99.5% 99% 95% |
0.5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99% 99.9% 99.5% 99% |
0.5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 99.9% 99.5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99% 99.9% 99.5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99% 99.9% 99.5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99% 99.9% 99.5% 99% |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99.99% 99.9% 99.5% 99% |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99.99% 99.9% 99.5% 99% |
0.5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99.99% 99.9% 99.5% 99% |
0.5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99.99% |
0.5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99.9% 99.5% 99% |
0.5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99.99% 99.9% 99.5% 99% |
0.5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Nota: Para más noticias, no dude en contactar a Joshining Energy & Technology Co.,Ltd o enviarnos un correo electrónico directamente |
|||||
1Rango de Aplicación del Generador de Nitrógeno de Buena Calidad
Es adecuado para su uso en la demanda de nitrógeno a pequeña escala de la industria química, producción y llenado de nitrógeno
y llenado de solución inyectable, solución de transfusión y líquido oral en la industria farmacéutica, el soplado y reemplazo de instrumentos en el laboratorio, conservación de alimentos mediante llenado con nitrógeno en la industria alimentaria,
agitación de bebidas y expansión de alimentos.
2 Los Principales Caracteres del Generador de Nitrógeno de Buena Calidad
1) El equipo adopta la técnica de llenado de diseño completamente nuevo y el servicio.
2) El diseño especial de bypass garantiza un menor consumo de energía y resultados de mayor rendimiento.
3) La válvula neumática integrada importada con embalaje original garantiza la reparabilidad en mayor medida.
4) La operación asistida por computadora con el diseño técnico simple facilita el mantenimiento del equipo.
3 Parámetros Técnicos del Generador de Nitrógeno de Buena Calidad
Capacidad de producción de nitrógeno: 3-3000Nm³/h
Potencia: 0.5KW
Pureza: ≥99.995%
Punto de rocío: ≤-70℃
Presión de la fuente de aire: 0.8-1.0Mpa
Presión de producción de nitrógeno: 0.1-0.7Mpa
Excelentes Características de Ahorro de Energía Reducen el Costo del Aire:
1. El flujo de proceso avanzado reduce directamente el consumo de aire comprimido.
2. El tamiz molecular de fama mundial garantiza el máximo ahorro de energía.
3. La tecnología avanzada de adaptación de carga ahorra aún más energía.
4. El proceso de limpieza de aire más confiable garantiza la eficiencia de adsorción y la vida útil del tamiz molecular.
5. La válvula con patente nacional garantiza un funcionamiento estable del equipo.
6. El tanque de aire garantiza un consumo de aire estable del sistema.
7. El tanque de reserva de nitrógeno garantiza un suministro de gas estable del sistema.
8. La tecnología de compactación con patente nacional garantiza una larga vida útil del CMS.
9. Supervisión y control a larga distancia.
10. Las tecnologías profesionales garantizan un suministro de gas confiable.
11. Interfaz hombre-máquina amigable.
