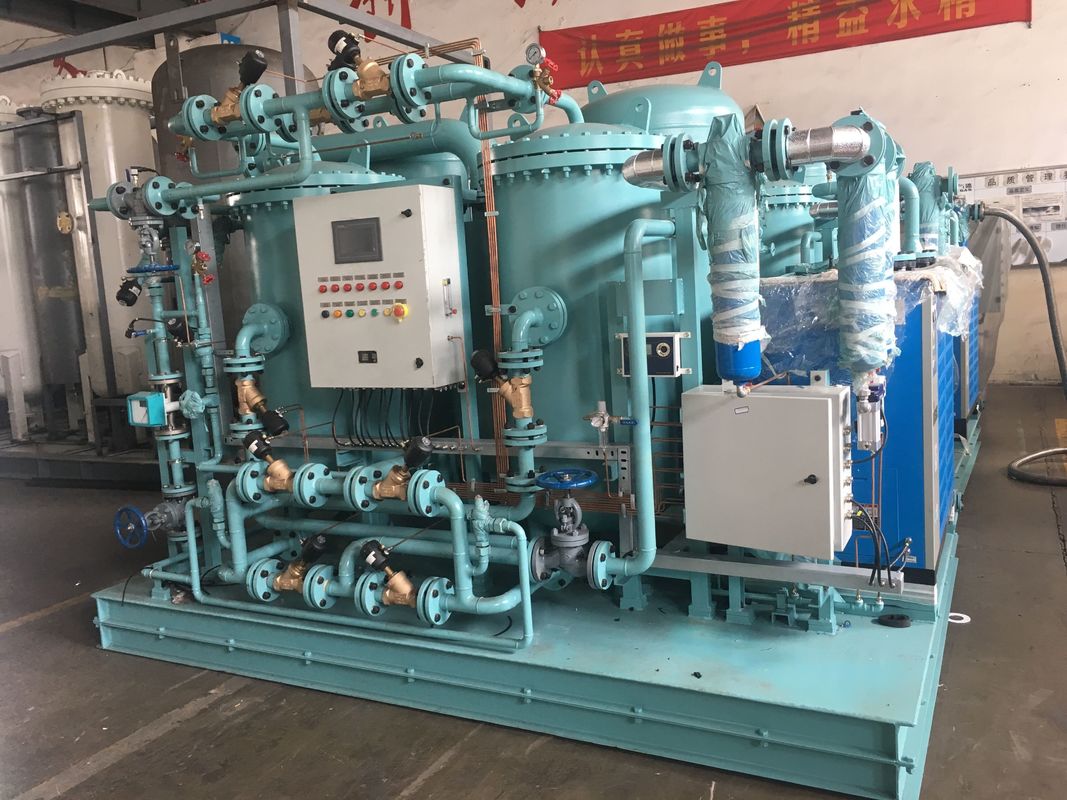

Cadena de producción del tratamiento de las aguas residuales y del gas del sistema de la generación del nitrógeno
| Material: | Acero al carbono/acero inoxidable | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99.9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | Sistema de la generación del nitrógeno para las aguas residuales, cadena de producción del tratamien | ||
| High Light: | Generador de nitrógeno PSA para tratamiento de aguas residuales,Sistema de generación de nitrógeno para tratamiento de gases,Línea de producción industrial de nitrógeno con garantía |
||
Línea de producción de tratamiento de aguas residuales y gases de desecho de sistemas de generación de nitrógeno
Generador de nitrógeno PSA
1) Pureza de N2: 99-99.9995%
2) Flujo de N2: 3-3000Nm3/h
3) Presión de N2: 1-8 bar (ajustable)
4) Controlador PLC SIMENS
¿Qué es PSA?
Es unatecnología utilizada para generar gasNitrógeno in situ.
El tamiz molecular de carbono (CMS) adsorbe moléculas de oxígeno y vapor de agua a alta presión, permitiendo que el nitrógeno pase, de modo que el nitrógeno se separa del aire.
Se pueden suministrar unidades montadas en patín según los requisitos del cliente.
Proceso Tecnológico
Los sistemas de generación de nitrógeno de nuestra empresa están diseñados y fabricados según el principio
de adsorción por oscilación de presión (PSA). El aire ambiente, después de ser comprimido y purificado para eliminar aceite, agua y polvo, entra en el dispositivo de adsorción por oscilación con dos torres de adsorción llenas de
tamiz molecular de carbono (CMS). El flujo de aire comprimido a la torre de adsorción de abajo hacia arriba.
En el proceso, la molécula de oxígeno es adsorbida, mientras que el nitrógeno fluye desde la parte superior de la torre de adsorción y luego entra en el tanque de reserva de nitrógeno impuro. Después de un período de tiempo, el CMS en la torre de adsorción se satura con el oxígeno adsorbido. En este momento, se necesita regeneración. Se
realiza deteniendo el paso de adsorción y reduciendo la presión en la torre de adsorción. La adsorción y la regeneración se realizan alternativamente en las dos torres de adsorción para garantizar la salida continua
de gas nitrógeno.
Los componentes de todo el sistema
Todo el sistema de generación de nitrógeno consta principalmente del compresor de aire, el receptor de aire comprimido
tanque, filtros, secador de refrigeración, el generador de nitrógeno PSA y el tanque receptor de nitrógeno.
Para el compresor de aire, marcas famosas como Atlas Copco, Ingersoll Rand pueden estar disponibles
de nuestra empresa para que coincidan con los generadores de nitrógeno PSA.
Para los filtros, los elementos de las marcas Hankison, Domnick están disponibles.
Para el secador de refrigeración, tenemos J.mec, la primera marca en China, también Hanzhou Union Filter, el fabricante profesional de secadores y filtros.
Mejora:Para garantizar una mejor calidad y una vida útil más larga, las partes principales como CMS
y PLC, utilizamos marcas de fama mundial como Japan Takeda y MITSUBISHI, para las válvulas, utilizamos válvulas solenoides y válvulas neumáticas Burkert de Alemania.
Especificaciones:
Capacidad/caudal de nitrógeno: 3-3000Nm³/h
Pureza de nitrógeno: 95%-99.9995% (95%, 97%, 98%, 99%, 99.5%, 99.9%, 99.99%, 99.999%, 99.9995%)
|
No |
Modelo |
Capacidad (Nm3/h) |
Pureza |
Potencia (KW) |
Tamaño total (mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99.9% 99.5% 99% 95% |
0.5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99% 99.9% 99.5% 99% |
0.5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 99.9% 99.5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99% 99.9% 99.5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99% 99.9% 99.5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99% 99.9% 99.5% 99% |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99.99% 99.9% 99.5% 99% |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99.99% 99.9% 99.5% 99% |
0.5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99.99% 99.9% 99.5% 99% |
0.5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99.99% |
0.5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99.9% 99.5% 99% |
0.5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99.99% 99.9% 99.5% 99% |
0.5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Nota: Para más noticias, no dude en ponerse en contacto con Joshining Energy & Technology Co.,Ltd o enviarnos un correo electrónico directamente |
|||||
Características Técnicas:
1.Alta pureza.
El gas nitrógeno de 99.9995% se produce en un procedimiento único sin
dispositivos de purificación.
2.Excelente ahorro de energía
Distribución única del flujo de gas, tecnología avanzada de ahorro de energía,
el tamiz molecular de alta calidad hace que el generador de nitrógeno HUILIN ahorre energía
logrando un 10~20% más que otros.
3.Funcionamiento estable, larga vida útil
Tecnología única de cilindro de sujeción que extiende eficazmente la vida útil del
tamiz molecular.
4.Alto grado de automatización
La tecnología de control automático podría cambiar máquinas con una sola tecla,
y tener operación remota y centralizada sin control de personal.
¿Cuál es la vida útil de los tamices moleculares de carbono (CMS)?
Por lo general, para un uso normal, la vida útil del CMS es de aproximadamente 5 a 8 años.
¿Cuál es el tiempo de ciclo para reemplazar el elemento filtrante?
Por lo general, el elemento filtrante necesita ser reemplazado cada 6 a 8 meses.
