Tipo generador del envase del nitrógeno del PSA para la afluencia de los &pipes del tanque de presión de Oil&Gas
| Material: | Acero al carbono/acero inoxidable | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99.9995% |
| Dew point: | -40 ℃ | Operate power: | 1 kW |
| High Light: | Tipo generador del envase del nitrógeno del PSA,Generador de nitrógeno PSA para petróleo y gas,Generador de nitrógeno para tanque de presión |
||

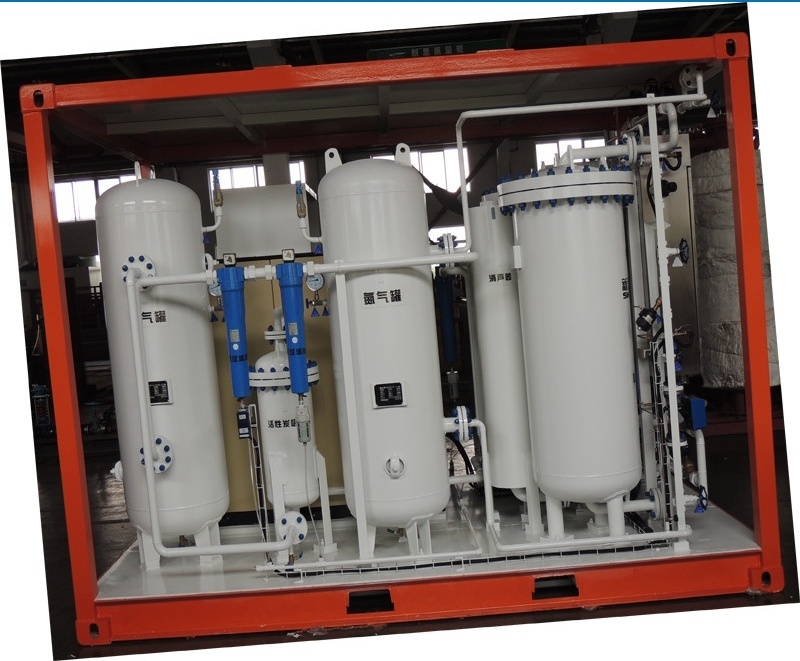

Generador de nitrógeno PSA tipo contenedor para tanques de presión y tuberías de petróleo y gas
Descripción:
|
NO |
Artículo |
Notas |
|
3 |
Nitrógeno |
Alta pureza 99.9995% |
|
4 |
Energía |
Excelente ahorro de energía |
|
5 |
Vida útil de trabajo |
＞20 años |
|
PN-5-29 |
Método de operación |
Totalmente automático |
|
12 |
Certificados |
CE,TUV,,CCS aprobado |
Introducción:
(1) ¿Qué es la tecnología PSA?
La tecnología PSA es una tecnología muy madura y ha existido desde la década de 1970. De hecho, miles
de plantas PSA están sirviendo a clientes en todo el mundo. Hemos suministrado nuestras plantas PSA a clientes en más de
56 países.
Explicamos la tecnología PSA a continuación utilizando un diagrama de proceso sencillo.
El aire está compuesto por 78% de nitrógeno y 21% de oxígeno. La tecnología de generación de nitrógeno PSA funciona según el
principio de separación del aire mediante la adsorción de oxígeno y la separación de nitrógeno.
El proceso de adsorción por oscilación de presión (nitrógeno PSA) consta de 2 recipientes llenos de tamices moleculares de carbono (CMS). (ver imagen a continuación para detalles de los recipientes).
Paso 1: Adsorción
El aire comprimido prefiltrado se pasa a través de un recipiente lleno de CMS. El oxígeno es adsorbido por el CMS
y el nitrógeno sale como gas producto. Después de un tiempo de operación, el CMS dentro de este recipiente
se satura de oxígeno y ya no puede adsorber más.
Paso 2: Desorción
Al saturarse el CMS en el recipiente, el proceso cambia la generación de nitrógeno al otro recipiente,
mientras permite que la cama saturada comience el proceso de desorción y regeneración. El gas de desecho
(oxígeno, dióxido de carbono, etc.) se descarga a la atmósfera.
Paso 3: Regeneración
Para regenerar el CMS en el recipiente, parte del nitrógeno producido por la otra torre se purgará
en esta torre. Esto permite una rápida regeneración del CMS y ponerlo a disposición para la producción en
el siguiente ciclo.
La naturaleza cíclica del proceso entre los dos recipientes asegura la producción continua de nitrógeno puro.
Beneficios de nuestros generadores de nitrógeno PSA:
· Experiencia - Hemos suministrado más de 1000 generadores de nitrógeno en todo el mundo.
· Tecnología Alemana - Tenemos colaboración alemana para nuestra tecnología y hemos perfeccionado esta
tecnología para obtener ventajas propias en varias áreas clave.
· Operación Automatizada - Las plantas de gas de nitrógeno PSA que fabricamos incorporan automatización completa
y no se requiere personal para operar la planta de gas.
· Bajo Consumo de Energía - Garantizamos un consumo de energía muy bajo para la producción de nitrógeno mediante
un diseño óptimo para utilizar eficientemente el aire comprimido y maximizar la producción de gas nitrógeno.
Especificaciones:
No
Modelo
|
Capacidad(Nm3/h) |
Pureza |
Potencia(KW) |
Tamaño total(mm) |
1 |
2 |
|
3 4 5 PN-5-29 |
PN-5-295 PN-8-295 3 5 |
5 12 12 15 |
99% 0.5 3500*1500*2800 1800*1400*1500 |
... |
6 |
|
12 8 PN-5-49 15 |
PN-12-295 PN-15-29 5 8 |
12 15 PN-15-39 35 |
99.5% 99% 0.5 3500*1500*2800 |
... |
10 |
|
11 25 PN-10-49 PN-15-39 |
PN-25-295 PN-30-39 10 PN-60-29 |
25 35 27 32 |
99.5% 99% 0.5 3500*1500*2800 |
... |
14 |
|
15 16 35 PN-22-39 |
PN-35-295 PN-45-29 15 22 |
35 24 PN-60-49 88 |
99.5% 99% 0.5 3500*1500*2800 |
... |
18 |
|
19 20 PN-20-49 50 |
PN-50-295 PN-60-29 20 30 |
50 32 120 160 |
99.5% 99% 0.5 3500*1500*2800 |
... |
22 |
|
23 24 PN-30-49 PN-45-39 |
PN-75-295 PN-88-29 30 45 |
32 88 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
26 |
|
27 28 PN-40-49 PN-60-39 |
PN-100-295 PN-120-29 40 60 |
PN-200-295 160 250 250 |
99.5% 99% 0.5 3500*1500*2800 |
... |
30 |
|
31 32 PN-50-49 PN-70-39 |
PN-120-295 PN-140-29 50 70 |
120 140 250 290 |
99.5% 99% 0.5 3500*1500*2800 |
... |
34 |
|
35 36 PN-60-49 PN-90-39 |
PN-160-295 PN-190-29 60 90 |
160 190 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
PN-80-49 |
|
80 |
99.99% |
0.5 |
99.5% |
... |
|
|
40 PN-120-39 PN-200-295 |
PN-250-29 120 200 |
250 99.9% 99.99% |
99% 0.5 3500*1500*2800 |
... |
42 |
|
43 44 PN-100-49 PN-140-39 |
PN-250-295 PN-290-29 100 140 |
250 290 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
... |
|
Más confiable: |
Más confiable: |
Más confiable: |
Más confiable: |
Más confiable: |
Más confiable: |
|
* Sistemas de separación de aire estandarizados basados en tecnologías probadas de última generación en la historia de muchos |
|||||
años de aplicación en campos.
* Diseño de ingeniería simplificado con muchas menos piezas móviles, garantiza la máxima fiabilidad y
mantenimiento mínimo
Más económico:
* Módulos de separación de aire más avanzados y más económicos.
* El sistema de control de composición REFLUX reduce la capacidad de consumo de aire, ahorra costos de energía.
* El Sistema Patentado de Eficiencia Energética (EES) permite que nuestros sistemas produzcan gases producto basados en
la demanda real.
Más conveniente:
* El sistema de monitoreo y control de diversificación permite que los parámetros de capacidad, pureza y presión
de los gases producto se muestren en línea en la pantalla del panel, emite alarmas de problemas en ejecución y recuerda el
mantenimiento.
* Solución llave en mano y pre-comisionada.
* Diseño montado en skid, fácil instalación.
Aplicación:
Buque cisterna de petróleo
Buque químico
Buque GNL
Proyecto de petróleo y gas
Durante los últimos 10 años, aproximadamente el 98% de los clientes antiguos eligen firmemente a Joshining
¿Por qué eligen siempre a Joshining?
Muchos años de experiencia y conocimientos en la fabricación y suministro de plantas de gas;
,CCS, empresa certificada por TS para plantas de gas de calidad y los mejores servicios postventa; Joshining es la rara empresa que obtuvo ,TS (Licencia de Fabricación de equipos especiales)
Certificado CCS (CHINA CLASSIFICATION SOCIETY), Joshining también puede fabricar generadores de nitrógeno marinos.
Excelente infraestructura establecida por un equipo de ingenieros experimentados y calificados.
Sofisticada y desarrollada ala de I+D para asistencia en la instalación y uso de las plantas.
