Marine Nitrogne Generator/Marine Nitrogen Plant/Marine Nitrogen Generator For Oil &Gas/LNG
| Material: | Acero al carbono/acero inoxidable | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99.99% |
| Dew point: | -40 ℃ | Operate power: | 1 kW |
| High Light: | Generador de nitrógeno marino para GNL,Generador de nitrógeno PSA para petróleo y gas,Planta de nitrógeno marino con tecnología PSA |
||
BV,,CCS,ISO,TS Sistema de paquete de generador de nitrógeno de electrones
Descripción:
(1) Generador de nitrógeno
1.1) Alta pureza
1.2) Excelente ahorro de energía
1.3) Funcionamiento suave, larga vida
1.4) Operación automática
1.5) Certificado: ISO9001:2008
Introducción:
(1) ¿Qué es la tecnología PSA?
La tecnología PSA es una tecnología muy madura y ha existido desde la década de 1970. De hecho, miles
de plantas PSA sirven a clientes en todo el mundo. Hemos suministrado nuestras plantas PSA a clientes en más de
56 países.
Explicamos la tecnología PSA a continuación utilizando un diagrama de proceso sencillo.
El aire está compuesto por 78% de nitrógeno y 21% de oxígeno. La tecnología de generación de nitrógeno PSA funciona según el
principio de separación de aire mediante la adsorción de oxígeno y la separación de nitrógeno.

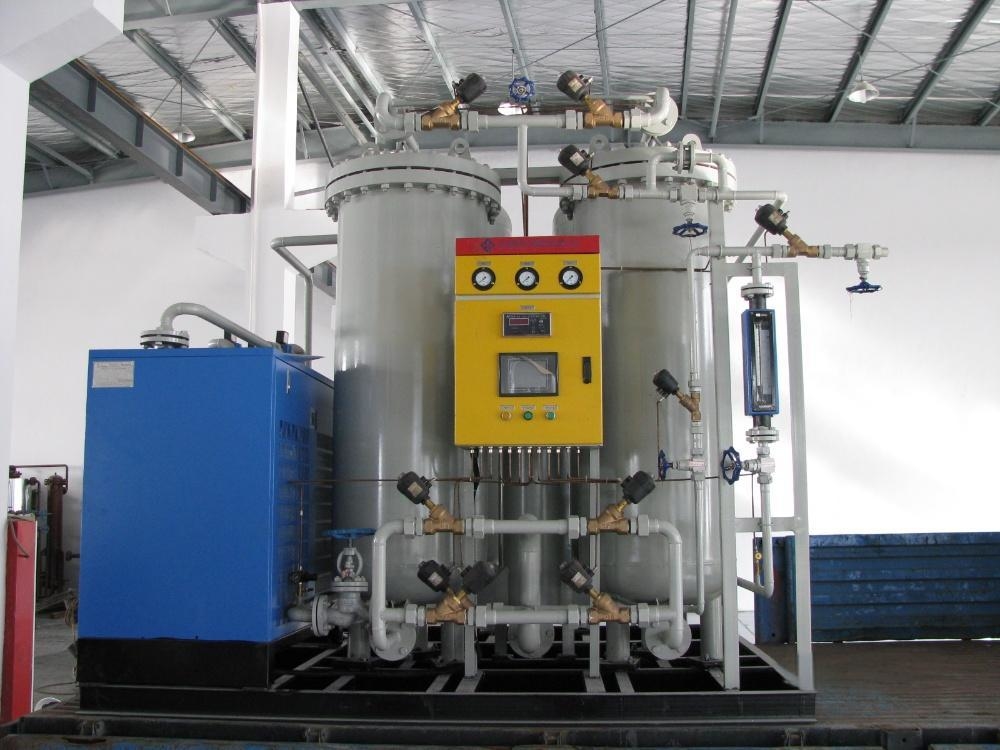

El proceso de adsorción por oscilación de presión (nitrógeno PSA) consta de 2 recipientes llenos de tamices moleculares de carbono (CMS). (ver imagen a continuación para detalles de los recipientes).
Paso 1: Adsorción
El aire comprimido prefiltrado se pasa a través de un recipiente lleno de CMS. El oxígeno es adsorbido por el CMS
y el nitrógeno sale como gas producto. Después de un tiempo de funcionamiento, el CMS dentro de este recipiente
se satura de oxígeno y ya no puede adsorber más.
Paso 2: Desorción
Al saturarse el CMS en el recipiente, el proceso cambia la generación de nitrógeno al otro recipiente,
mientras permite que la cama saturada comience el proceso de desorción y regeneración. El gas de desecho
(oxígeno, dióxido de carbono, etc.) se descarga a la atmósfera.
Paso 3: Regeneración
Para regenerar el CMS en el recipiente, parte del nitrógeno producido por la otra torre se purgará
en esta torre. Esto permite una rápida regeneración del CMS y ponerlo a disposición para la producción en
el siguiente ciclo.
La naturaleza cíclica del proceso entre los dos recipientes asegura la producción continua de nitrógeno puro.
Beneficios de nuestros generadores de nitrógeno PSA:
· Experiencia - Hemos suministrado más de 1000 generadores de nitrógeno en todo el mundo.
· Tecnología Alemana - Tenemos colaboración alemana para nuestra tecnología y hemos perfeccionado esta
tecnología para obtener ventajas propias en varias áreas clave.
· Operación Automatizada - Las plantas de gas de nitrógeno PSA que fabricamos incorporan automatización completa
y no se requiere personal para operar la planta de gas.
· Bajo Consumo de Energía - Garantizamos un consumo de energía muy bajo para la producción de nitrógeno mediante
un diseño óptimo para utilizar eficientemente el aire comprimido y maximizar la producción de gas nitrógeno.
Especificaciones:
No
Modelo
|
Capacidad(Nm3/h) |
Pureza |
Potencia(KW) |
Tamaño total(mm) |
1 |
2 |
|
3 4 5 PN-5-29 |
PN-5-295 PN-8-295 3 5 |
5 12 12 15 |
99% 0.5 3500*1500*2800 1800*1400*1500 |
... |
6 |
|
12 8 PN-5-49 15 |
PN-12-295 PN-15-29 5 8 |
12 15 PN-15-39 35 |
99.5% 99% 0.5 3500*1500*2800 |
... |
10 |
|
11 25 PN-10-49 PN-15-39 |
PN-25-295 PN-30-39 10 PN-60-29 |
25 35 27 32 |
99.5% 99% 0.5 3500*1500*2800 |
... |
14 |
|
15 16 35 PN-22-39 |
PN-35-295 PN-45-29 15 22 |
35 24 PN-60-49 88 |
99.5% 99% 0.5 3500*1500*2800 |
... |
18 |
|
19 20 PN-20-49 50 |
PN-50-295 PN-60-29 20 30 |
50 32 120 160 |
99.5% 99% 0.5 3500*1500*2800 |
... |
22 |
|
23 24 PN-30-49 PN-45-39 |
PN-75-295 PN-88-29 30 45 |
32 88 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
26 |
|
27 28 PN-40-49 PN-60-39 |
PN-100-295 PN-120-29 40 60 |
PN-200-295 160 250 250 |
99.5% 99% 0.5 3500*1500*2800 |
... |
30 |
|
31 32 PN-50-49 PN-70-39 |
PN-120-295 PN-140-29 50 70 |
120 140 250 290 |
99.5% 99% 0.5 3500*1500*2800 |
... |
34 |
|
35 36 PN-60-49 PN-90-39 |
PN-160-295 PN-190-29 60 90 |
160 190 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
PN-80-49 |
|
80 |
99.99% |
0.5 |
99.5% |
... |
|
|
40 PN-120-39 PN-200-295 |
PN-250-29 120 200 |
250 99.9% 99.99% |
99% 0.5 3500*1500*2800 |
... |
42 |
|
43 44 PN-100-49 PN-140-39 |
PN-250-295 PN-290-29 100 140 |
250 290 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
... |
|
Características técnicas |
Características técnicas |
Características técnicas |
Características técnicas |
Características técnicas |
Características técnicas |
|
1. Medidas únicas de protección del tamiz molecular para prolongar la vida útil del tamiz molecular de carbono. |
|||||
2. El dispositivo de presión del cilindro de tipo autosuficiente puede evitar que el flujo de aire a alta velocidad salga a presión,
no puede causar el fenómeno de pulverización del tamiz molecular. Equipado con el sistema de alarma de asentamiento límite,
cuando alcanza el nivel del suelo del recorrido, el equipo sonará y alarmará por sí mismo.
3. Interfaz del sistema de control remoto DCS configurada, puede monitorear la condición de operación del sistema a través
del ordenador.
4. El dispositivo inteligente de ventilación de nitrógeno con enclavamiento puede garantizar la calidad del nitrógeno.
5. El diseño perfecto del proceso y las excelentes características de conservación de energía reducen el costo del gas.
6. El diseño estructural razonable hace que el transporte, el izamiento y la instalación sean muy convenientes.
7. La selección de componentes de control seguros y fiables permite que el equipo funcione de manera estable y fiable,
también tiene varias alarmas de fallo.
8.Funciona fácilmente, funciona de manera estable y tiene un alto grado de automatización, puede realizar la operación sin personal.
Aplicación:
Buque cisterna
Buque químico
Buque GNL
Proyecto de petróleo y gas
Durante los últimos 10 años, aproximadamente el 98% de los clientes antiguos eligen firmemente a Joshining
¿Por qué eligen siempre a Joshining?
Muchos años de experiencia y conocimientos en la fabricación y suministro de plantas de gas;
, empresa certificada por CCS,TS para plantas de gas de calidad y los mejores servicios postventa; Joshining es una de las pocas empresas que ha obtenido el certificado TS (Licencia de Fabricación de equipos especiales)
Certificado CCS (CHINA CLASSIFICATION SOCIETY), Joshining también puede fabricar generadores de nitrógeno marinos.
Excelente equipo de montaje de infraestructura formado por ingenieros experimentados y cualificados.
Ala de I+D sofisticada y desarrollada para asistir en la instalación y uso de las plantas.
