Sistema del paquete del generador del gas del nitrógeno del Psa del electrón de los TS del SGS CCS ISO de la BV
| Material: | Acero al carbono/acero inoxidable | Certificates: | Bv ,, CCS, ISO, TS |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99.9995% |
| Dew point: | -70 ℃ | Power supply: | 220V, 50Hz |
| Operate power: | 1 kW | ||
| High Light: | Sistema de generación de nitrógeno psa,Generador de nitrógeno electrónico ISO TS,Paquete generador de gas BV CCS |
||
Sistema de Paquete Generador de Gas Nitrógeno PSA de BV CCS ISO TS Electron
Descripción:
(1) Generador de Nitrógeno
1.1) Alta pureza
1.2) Excelente ahorro de energía
1.3) Funcionamiento suave, larga vida
1.4) Operación automática
1.5) Certificado: ISO9001:2008
Introducción:
(1) ¿Qué es la Tecnología PSA?
La Tecnología PSA es una tecnología muy madura y existe desde la década de 1970. De hecho, miles
de plantas PSA están sirviendo a clientes en todo el mundo. Hemos suministrado nuestras plantas PSA a clientes en más de
56 países.
Explicamos la tecnología PSA a continuación utilizando un diagrama de proceso sencillo.
El aire está compuesto por 78% de nitrógeno y 21% de oxígeno. La tecnología de generación de nitrógeno PSA funciona según el
principio de separación de aire mediante la adsorción de oxígeno y la separación de nitrógeno.

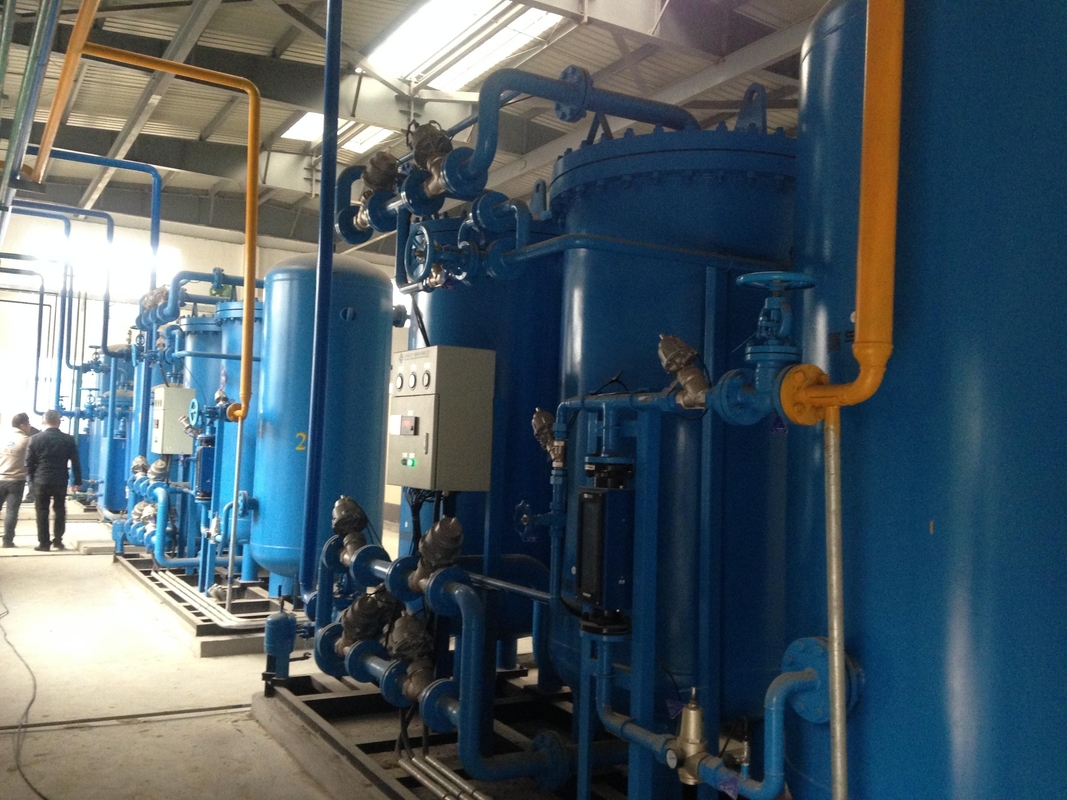

El proceso de Adsorción por Oscilación de Presión (PSA Nitrógeno) consta de 2 recipientes rellenos de Tamices Moleculares de Carbono (CMS). (ver imagen a continuación para detalles de los recipientes).
Paso 1: Adsorción
El aire comprimido prefiltrado se pasa a través de un recipiente relleno de CMS. El oxígeno es adsorbido por el CMS
y el nitrógeno sale como gas producto. Después de un tiempo de operación, el CMS dentro de este recipiente
se satura de oxígeno y ya no puede adsorber más.
Paso 2: Desorción
Al saturarse el CMS en el recipiente, el proceso cambia la generación de nitrógeno al otro recipiente,
mientras permite que la cama saturada inicie el proceso de desorción y regeneración. El gas de desecho
(oxígeno, dióxido de carbono, etc.) se descarga a la atmósfera.
Paso 3: Regeneración
Para regenerar el CMS en el recipiente, parte del nitrógeno producido por el otro tanque se purgará
en este tanque. Esto permite una rápida regeneración del CMS y ponerlo a disposición para la producción en
el siguiente ciclo.
La naturaleza cíclica del proceso entre los dos recipientes asegura la producción continua de nitrógeno puro.
Beneficios de nuestros Generadores de Nitrógeno PSA:
· Experiencia - Hemos suministrado más de 1000 Generadores de Nitrógeno en todo el mundo.
· Tecnología Alemana - Tenemos colaboración alemana para nuestra tecnología y hemos perfeccionado esta
tecnología para obtener ventajas propias en varias áreas clave.
· Operación Automatizada - Las plantas de gas nitrógeno PSA que fabricamos incorporan automatización completa
y no se requiere personal para operar la planta de gas.
· Bajo Consumo de Energía - Garantizamos un consumo de energía muy bajo para la producción de nitrógeno mediante
un diseño óptimo para utilizar eficientemente el aire comprimido y maximizar la producción de gas nitrógeno.
Especificaciones:
No
Modelo
|
Capacidad(Nm3/h) |
Pureza |
Potencia(KW) |
Tamaño total(mm) |
1 |
2 |
|
3 4 5 PN-5-29 |
PN-5-295 PN-8-295 3 5 |
5 12 12 15 |
99% 0.5 3500*1500*2800 1800*1400*1500 |
... |
6 |
|
12 8 PN-5-49 15 |
PN-12-295 PN-15-29 5 8 |
12 15 PN-15-39 35 |
99.5% 99% 0.5 3500*1500*2800 |
... |
10 |
|
11 25 PN-10-49 PN-15-39 |
PN-25-295 PN-30-39 10 PN-60-29 |
25 35 27 32 |
99.5% 99% 0.5 3500*1500*2800 |
... |
14 |
|
15 16 35 PN-22-39 |
PN-35-295 PN-45-29 15 22 |
35 24 PN-60-49 88 |
99.5% 99% 0.5 3500*1500*2800 |
... |
18 |
|
19 20 PN-20-49 50 |
PN-50-295 PN-60-29 20 30 |
50 32 120 160 |
99.5% 99% 0.5 3500*1500*2800 |
... |
22 |
|
23 24 PN-30-49 PN-45-39 |
PN-75-295 PN-88-29 30 45 |
32 88 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
26 |
|
27 28 PN-40-49 PN-60-39 |
PN-100-295 PN-120-29 40 60 |
PN-200-295 160 250 250 |
99.5% 99% 0.5 3500*1500*2800 |
... |
30 |
|
31 32 PN-50-49 PN-70-39 |
PN-120-295 PN-140-29 50 70 |
120 140 250 290 |
99.5% 99% 0.5 3500*1500*2800 |
... |
34 |
|
35 36 PN-60-49 PN-90-39 |
PN-160-295 PN-190-29 60 90 |
160 190 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
PN-80-49 |
|
80 |
99.99% |
0.5 |
99.5% |
... |
|
|
40 PN-120-39 PN-200-295 |
PN-250-29 120 200 |
250 99.9% 99.99% |
99% 0.5 3500*1500*2800 |
... |
42 |
|
43 44 PN-100-49 PN-140-39 |
PN-250-295 PN-290-29 100 140 |
250 290 99.99% 99.9% |
99.5% 99% 0.5 3500*1500*2800 |
... |
... |
|
Características técnicas |
Características técnicas |
Características técnicas |
Características técnicas |
Características técnicas |
Características técnicas |
|
1. Medidas únicas de protección del tamiz molecular para prolongar la vida útil del tamiz molecular de carbono. |
|||||
2. El dispositivo de presión del cilindro de tipo autónomo puede evitar la salida de aire a alta velocidad,
no puede causar el fenómeno de pulverización del tamiz molecular. Equipado con el sistema de alarma de asentamiento límite,
cuando alcanza el nivel del suelo del recorrido, el equipo sonará y alarmará por sí mismo.
3. Interfaz del sistema de control remoto DCS configurada, puede monitorear la condición de operación del sistema a través
de la computadora.
4. El dispositivo inteligente de ventilación de nitrógeno con enclavamiento puede garantizar la calidad del nitrógeno.
5. El diseño perfecto del proceso y las excelentes características de conservación de energía reducen el costo del gas.
6. El diseño estructural razonable hace que el transporte, la elevación y la instalación sean muy convenientes.
7. La selección de componentes de control seguros y confiables permite que el equipo funcione de manera estable y confiable,
también tiene varias alarmas de fallo.
8.Funciona fácilmente, funciona de manera estable y tiene un alto grado de automatización, puede realizar la operación sin personal.
Aplicación:
Fabricación Química
. Corte Láser
. Llenado de Neumáticos
. Farmacéutica
. Marina
. Electrónica
. Procesamiento y Envasado de Alimentos
. Plástico
. Tratamiento Térmico
. Otros
Durante los últimos 10 años, aproximadamente el 98% de los clientes antiguos eligen firmemente a Joshining
¿Por qué siempre eligen a Joshining?
Muchos años de experiencia y conocimientos en la fabricación y suministro de plantas de gas;
, empresa certificada por CCS,TS para plantas de gas de calidad y los mejores servicios postventa; Joshining es la rara
empresa que obtuvo la licencia de fabricación de equipos especiales (TS)
Certificado CCS (CHINA CLASSIFICATION SOCIETY), Joshining también puede fabricar generadores de nitrógeno marinos.
Excelente infraestructura establecida por un equipo de ingenieros experimentados y calificados.
Ala de I+D sofisticada y desarrollada para asistir en la instalación y uso de las plantas.
