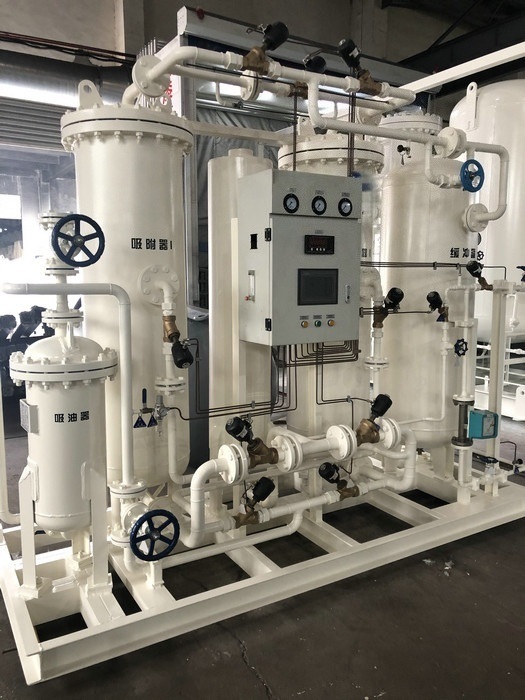

Unidad ahorro de energía del nitrógeno del PSA de la planta industrial del nitrógeno
| Name: | Generador de nitrógeno de PSA | Type: | Tipo de membrana |
| Advantage: | Bajo consumo de energía | Application: | Industrial |
| Pressure: | 5~10bar | Dew point: | -70 |
| Purity: | 95%~99.9995 | Capacity: | 5 ~ 5000nm3/hr |
| High Light: | Planta de nitrógeno industrial de PSA,generador ahorro de energía del nitrógeno,unidad de planta de nitrógeno PSA |
||
Planta Industrial de Nitrógeno PSA, Ahorro de Energía
Principio del Generador de Nitrógeno PSA:
Cuando el proceso adopta aire de elevación, el oxígeno y el nitrógeno tienen diferentes tasas de difusión y capacidad de absorción para separar el oxígeno del nitrógeno en tamiz molecular de carbono. Cuando el aire se comprime a 0.8 ~ 1.0MPa, la fuente de aire entra en la torre de absorción de oscilación de presión para la separación después de ser purificada a través del proceso de secado y separación de aceite y agua (filtro). Las moléculas de oxígeno se difunden y se absorben en un tamiz molecular de carbono bajo presión. El nitrógeno no absorbido se descarga de la salida de la torre de adsorción. El oxígeno se desorbe, se descarga y se purga en una torre de adsorción bajo despresurización. Además, los adsorbentes pueden ser reciclados.
¿Qué es la Tecnología PSA?
La tecnología PSA es una tecnología muy madura y existe desde la década de 1970. De hecho, miles
de plantas PSA están sirviendo a clientes en todo el mundo. Hemos suministrado nuestras plantas PSA a clientes en más de
56 países.
Explicamos la tecnología PSA a continuación utilizando un diagrama de proceso simple.
El aire está compuesto por 78% de nitrógeno y 21% de oxígeno. La tecnología de generación de nitrógeno PSA funciona sobre el
principio de separación de aire mediante la adsorción de oxígeno y la separación de nitrógeno.
El proceso de Adsorción por Oscilación de Presión (Nitrógeno PSA) consta de 2 recipientes llenos de Tamices Moleculares de Carbono
(CMS). (ver imagen a continuación para detalles de los recipientes).
Paso 1: Adsorción
El aire comprimido prefiltrado pasa a través de un recipiente lleno de CMS. El oxígeno es adsorbido por el CMS
y el nitrógeno sale como gas producto. Después de un tiempo de operación, el CMS dentro de este recipiente se satura de oxígeno y ya no puede adsorber.
Paso 2: Desorción
Al saturarse el CMS en el recipiente, el proceso cambia la generación de nitrógeno al otro recipiente,
mientras que permite que el lecho saturado comience el proceso de desorción y regeneración. El gas residual (oxígeno,
dióxido de carbono, etc.) se descarga a la atmósfera.
Paso 3: Regeneración
Para regenerar el CMS en el recipiente, parte del nitrógeno producido por la otra torre se purga en esta torre. Esto permite una rápida regeneración del CMS y lo hace disponible para
producción en el próximo ciclo.
La naturaleza cíclica del proceso entre los dos recipientes asegura la producción continua de nitrógeno puro.
Especificaciones:
No
Modelo
Capacidad (Nm3/h)
Pureza
|
Potencia (KW) |
Tamaño total (mm) |
1 |
2 |
3 |
4 |
|
PN-3-39 PN-5-29 99.9% PN-8-295 |
3 5 5 8 |
99.9% 99.99% 99.99% 99.9% |
2600*2200*2850 ... ... 6 |
... |
8 |
|
99.99% PN-8-39 PN-12-295 99.9% |
5 8 12 15 |
99.99% 99.9% PN-30-39 99.99% |
0.5 2600*2200*2850 ... ... |
... |
12 |
|
PN-10-49 99.99% PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 99.99% PN-40-49 PN-70-39 |
0.5 2600*2200*2850 ... ... |
... |
16 |
|
PN-15-49 PN-22-39 99.99% PN-45-29 |
15 22 35 45 |
99.99% PN-45-39 99.5% 99.9% |
0.5 2600*2200*2850 ... ... |
... |
20 |
|
PN-20-49 PN-30-39 PN-50-295 99.99% |
20 30 50 60 |
99.99% PN-70-39 99.99% 99.9% |
0.5 2600*2200*2850 ... ... |
... |
24 |
|
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
PN-70-39 99.9% 99.5% 99% |
0.5 2600*2200*2850 ... ... |
... |
28 |
|
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99.99% 99.9% 99.5% 99.5% |
0.5 2600*2200*2850 ... ... |
... |
32 |
|
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99.99% 99.9% 99.5% 99% |
0.5 2600*2200*2850 ... ... |
... |
... |
|
Presión: 5-10 bar |
Presión: 5-10 bar |
Presión: 5-10 bar |
Presión: 5-10 bar |
Presión: 5-10 bar |
Presión: 5-10 bar |
|
Punto de rocío de presión: ≤10 grados |
|||||
Contenido de aceite ≤0.003mg/m3
Cambio de aire con nitrógeno y oxígeno
Nitrógeno producto
Presión: ≤9 bar
Punto de rocío a presión normal: ≤-40 grados
Pureza: 95%-99.9995%
Capacidad de nitrógeno: 5-5000Nm3/H
