Sistema automático de la generación del nitrógeno/generador resistente del gas del nitrógeno
| Name: | Nitrogen Generation System | Automatic: | Yes |
| Capaicty: | 5-5000 Nm3/h | Purity: | 95%-99.99% |
| Dew point: | -40 ℃ | Other Name: | Nitrogen Gas Generator |
| High Light: | planta del nitrógeno del sa,Generador del gas del nitrógeno del PSA,Generador resistente del gas del nitrógeno |
||
| Nombre | Sistema de Generación de Nitrógeno |
| Automático | Sí |
| Capacidad | 5-5000 Nm3/h |
| Pureza | 95%-99.99% |
| Punto de rocío | -40 ℃ |
| Otro Nombre | Generador de Gas Nitrógeno |
La tecnología PSA permite aislar las moléculas de nitrógeno de otras moléculas en el aire comprimido (agua, oxígeno, CO2, etc.). El tamiz molecular de carbono (CMS), el adsorbente en el generador, retiene todas esas moléculas y solo permite que el nitrógeno pase a la salida. Mientras el CMS en un recipiente se regenera, un segundo recipiente conectado pasa por el mismo ciclo de adsorción. Estos dos recipientes conectados trabajan juntos para asegurar un flujo de gas nitrógeno casi continuo.
Paso 1: Adsorción
El aire comprimido prefiltrado se pasa a través de un recipiente lleno de CMS. El oxígeno es adsorbido por el CMS y el Nitrógeno sale como gas producto. Después de un tiempo de operación, el CMS dentro de este recipiente se satura de Oxígeno y ya no puede adsorber.
Paso 2: Desorción
Al saturarse el CMS en el recipiente, el proceso cambia la generación de nitrógeno al otro recipiente, permitiendo que la cama saturada comience el proceso de desorción y regeneración. El gas residual (oxígeno, dióxido de carbono, etc.) se descarga a la atmósfera.
Paso 3: Regeneración
Para regenerar el CMS en el recipiente, parte del Nitrógeno producido por la otra torre se purga en esta torre. Esto permite una rápida regeneración del CMS para que esté disponible para la producción en el próximo ciclo. La naturaleza cíclica del proceso entre los dos recipientes asegura la producción continua de Nitrógeno puro.
- Buque cisterna de petróleo
- Buque químico
- Buque GNL
- Proyecto de Petróleo y Gas
| No | Modelo | Capacidad (Nm3/h) | Pureza | Potencia (KW) | Tamaño total (mm) |
|---|---|---|---|---|---|
| 1 | PN-3-39 | 3 | 99.9% | 0.5 | 1800*1400*1500 |
| 2 | PN-5-29 | 5 | 99.5% | 0.5 | 1800*1400*1500 |
| 3 | PN-5-295 | 5 | 99% | 0.5 | 1800*1400*1500 |
| 4 | PN-8-295 | 8 | 95% | 0.5 | 1800*1400*1500 |
| 5 | PN-5-49 | 5 | 99.99% | 0.5 | 1800*1400*1800 |
| 6 | PN-8-39 | 8 | 99.9% | 0.5 | 1800*1400*1800 |
| 7 | PN-12-295 | 12 | 99.5% | 0.5 | 1800*1400*1800 |
| 8 | PN-15-29 | 15 | 99% | 0.5 | 1800*1400*1800 |
| ... | ... | ... | ... | ... | ... |
- Medidas únicas de protección del tamiz molecular para extender la vida útil del tamiz molecular de carbono
- El dispositivo de cilindro de auto-soporte evita la salida de aire a alta velocidad y la pulverización del tamiz molecular, equipado con un sistema de alarma de asentamiento límite

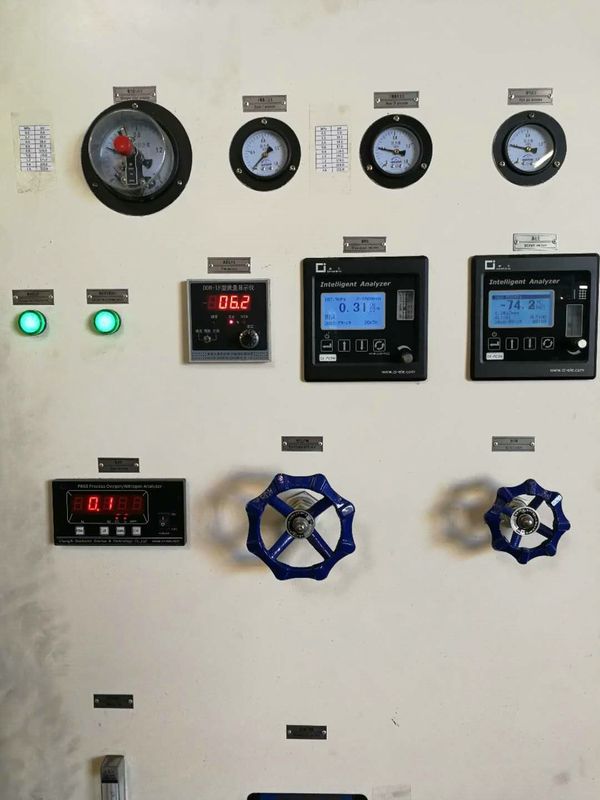

- Configurado con interfaz de sistema de control remoto DCS para monitoreo por computadora
- El dispositivo inteligente de ventilación de nitrógeno interconectado garantiza la calidad del nitrógeno
- El diseño de proceso optimizado con excelentes características de conservación de energía reduce los costos de producción de gas
